一、SZB系列水環式真空泵的產品概況：
SZB水環式真空泵適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體高真空度可達85%，特別適合于大型水泵引水用。
SZB水環式真空泵目前制造的本型號泵有：SZB-4、 SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。
二、SZB系列水環式真空泵的結構說明：

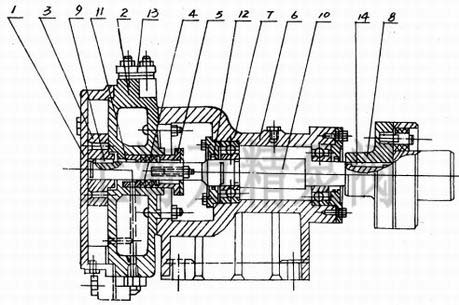

SZB水環式真空泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖三），下有放水螺塞（15）（見圖三），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）（見圖三）為補充水環消耗用水。 由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（（6）內的兩個滾珠軸承（17）上，右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。
1．泵蓋 2. 泵體 3. 葉輪 4. 填料 5. 填料壓蓋 6.托架 7.滾珠軸承
8. 聯軸器 9.葉輪平健 10.泵軸 11.填料環 12.軸承壓蓋 13.法蘭盤 14.聯軸器平健 |
三、SZB系列水環式真空泵的主要技術數據：
型 號 |
排氣量Q |
毫米汞柱
（mmHg） |
大真空 度 |
轉數
（轉/分） |
電機功率（千瓦） |
口徑 |
泵重 |
米2/小時 |
升/秒 |
吸入 |
吐出 |
SZB-4 |
19.8 |
5.5 |
440 |
80% |
1450 |
1.5 |
ZG1" |
ZG1" |
42 |
14.4 |
4 |
520 |
7.2 |
2 |
600 |
0 |
0 |
650 |
SZB-8 |
38.2 |
10.6 |
440 |
80% |
1450 |
2.2 |
ZG1" |
ZG1" |
45 |
28.8 |
8 |
520 |
14.4 |
4 |
600 |
0 |
0 |
650 |
真空泵其它產品：2X型雙級旋片式真空泵，2XZ型雙級旋片直聯式真空泵，WXZ型無油直聯旋片真空泵，XZ型直聯式真空泵，XD型單級旋片式真空泵，2BV型水環式真空泵，SKA型水環式真空泵，2SK型水環式真空泵，SK系列水環式真空泵，SK系列直聯水環式真空泵，SZ系列水環式真空泵，2BE系列水環式真空泵，SZB系列水環式真空泵，ZJ系列羅茨真空泵，JZJS型羅茨水環真空泵機組
泵大類產品： 離心泵，真空泵，隔膜泵，磁力泵，化工泵，自吸泵，螺桿泵，排污泵，潛水泵，深井泵，管道泵，計量泵，齒輪泵，輸油泵，油桶泵，柱塞泵，轉子泵，往復泵，液下泵，漩渦泵，多級泵，試壓泵，紙漿泵，衛生泵，玻璃鋼泵，氟塑料泵，工程塑料泵，水泵控制柜，成套供水設備
SZB系列水環式真空泵的訂貨須知:
一、請?zhí)峁┮韵略敿?xì)數據：①SZB系列水環式真空泵的產品名稱與型號②SZB系列水環式真空泵的真空度要求單位PA或MPA③SZB系列水環式真空泵抽速要求單位L/S或M3/MIN④SZB系列水環式真空泵的使用條件和功況條件⑤SZB系列水環式真空泵的電機功率（KW）⑥SZB系列水環式真空泵的轉速（r/min）⑦SZB系列水環式真空泵的電壓〔V〕⑧SZB系列水環式真空泵的進出口口徑⑨SZB系列水環式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SZB系列水環式真空泵的產品型號，請按SZB系列水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
