一、QBK第三代氣動隔膜泵產品概述：
QBK第三代氣動隔膜泵是我公司開發的第三代氣動隔膜泵，具有使用壽命長，不會停頓等優點，它既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
QBK第三代氣動隔膜泵產品優點
1、QBK第三代氣動隔膜泵不需灌引水．吸程高達5m．揚程達70m．出口壓力≥6bar。
2、流動寬敞，通過性能好．允許通過大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7bar之間)：
4、該泵無旋轉部件，沒有軸封，隔膜片將抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不必用電．在易燃、易爆場所使用安全可靠；
6、可以浸沒在介質中工作：
7、QBK第三代氣動隔膜泵使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降：
9、可輸送較粘的液體(粘度在1萬厘泊以下)：
10、QBK第三代氣動隔膜泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵大特點.
二、QBK第三代氣動隔膜泵產品結構圖：
 |
三、QBK第三代氣動隔膜泵零件表：
QBK系列氣動隔膜泵QBKAiroperateddiaphragmpump |
NO |
零件名稱 |
數量 |
材料Material |
1 |
下蓋Bottom |
1 |
不銹鋼lCrl8ni9Ti |
鋁合金ZLl04 |
鑄鐵HT200 |
塑料PP |
2 |
球座Tee |
4 |
氯丁Neoprene |
丁晴Buna-N |
四氟Teflon |
氟橡膠Viton |
3 |
球芯Ball |
4 |
虱JNeolNeoprene |
丁晴Buna-N |
四氟Teflon |
陶瓷Argil |
4 |
立柱Standcoltlmn |
2 |
不銹鋼1Cr18ni9Ti |
鋁合金ZLl04 |
鑄鐵HT200 |
塑料pp |
5 |
隔膜Diaphragm |
2 |
虱JNeolNeoprene |
丁晴Buna-N |
四氟Teflon |
氟橡膠Viton |
6 |
隔膜外壓板Outsideplaten |
2 |
組件Subassembly |
7 |
中間軸Shaft |
1 |
不銹鋼StainlesssteellCrl8ni9Ti |
8 |
隔膜內壓板Endoplaten |
2 |
Q235-A |
9 |
中間體墊BlockGasket |
2 |
丁晴Buna-N |
lO |
隔膜排Clapboard |
2 |
鋁合金AluminumalloyZLl04 |
11 |
上蓋Top |
1 |
不銹鋼lCrl8ni9Ti |
鋁合金ZLl04 |
鑄鐵HT200 |
塑料PP |
12 |
中間體組件Centerpumpbody |
1 |
組件Subassembly |
13 |
消聲器Muffler |
1 |
ABS |
14 |
U型密封圈URing |
4 |
丁晴Bun-N |
15 |
中間軸導向套Guidesleeve |
1 |
組件Subassembly |
四、QBK第三代氣動隔膜泵性能參數表：
型號
Type |
大流量
L/min |
出口壓力bar |
吸程
m |
大允許顆粒直徑
mm |
大空氣消耗量 |
隔膜材質 |
丁腈橡膠 |
氯丁橡膠 |
乙丙橡膠 |
氟橡膠 |
四氟 |
QBK-8 |
16 |
6.9 |
5 |
1 |
300 |
● |
● |
● |
● |
● |
QBK-10-15 |
20 |
6.9 |
5 |
1 |
300 |
● |
● |
● |
● |
● |
QBK-25 |
100 |
6.9 |
5 |
2.5 |
600 |
● |
● |
● |
● |
● |
QBK-40 |
140 |
6.9 |
5 |
4.5 |
600 |
● |
● |
● |
● |
● |
QBK-50 |
240 |
6.9 |
5 |
8 |
900 |
● |
● |
● |
● |
● |
QBK-65 |
280 |
6.9 |
5 |
8 |
900 |
● |
● |
● |
● |
● |
QBK-80 |
400 |
6.9 |
5 |
1O |
1500 |
● |
● |
● |
● |
● |
QBK-100 |
480 |
6.9 |
5 |
10 |
1500 |
● |
● |
● |
● |
● |

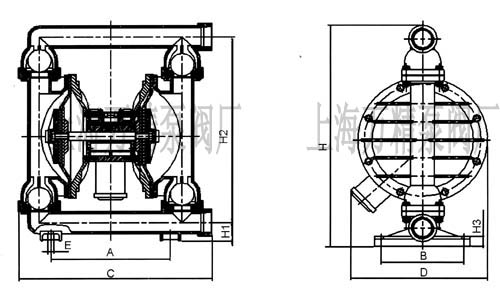

五、QBK第三代氣動隔膜泵泵安裝尺寸圖：
六、QBK第三代氣動隔膜泵安裝尺寸表：
型號 |
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺紋 |
法蘭式 |
NPT/BSPT |
ANSI |
DIN |
QBK-8 |
95 |
80 |
145 |
144 |
20 |
20 |
117 |
10 |
140 |
5/16" |
- |
- |
QBK-10-15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
3/8"-1/2" |
- |
- |
QBK-25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1" |
- |
- |
QBK-40 |
236 |
145 |
381 |
248 |
12 |
50 |
348 |
18 |
428 |
1-1/2" |
- |
- |
QBK-50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2" |
○ |
○ |
QBK-80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3" |
○ |
○ |
DBY型電動隔膜泵類產品：DBY電動隔膜泵，QBY氣動隔膜泵，QBY型塑料隔膜泵，QBY型鑄鐵氣動隔膜泵，QBY型不銹鋼氣動隔膜泵，QBY型鋁合金氣動隔膜泵，QBY型氣動隔膜泥漿泵，DBY型立式電動隔膜泵，QBK型氣動隔膜泵(第三代)，QBY2氣動隔膜泵（單邊型），XDBY型電動隔膜泵，DP微型隔膜泵
泵大類產品： 離心泵，真空泵，隔膜泵，磁力泵，化工泵，自吸泵，螺桿泵，排污泵，潛水泵，深井泵，管道泵，計量泵，齒輪泵，輸油泵，油桶泵，柱塞泵，轉子泵，往復泵，消防泵，液下泵，漩渦泵，多級泵，試壓泵，紙漿泵，衛生泵，玻璃鋼泵，氟塑料泵，工程塑料泵，水泵控制柜，成套供水設備
QBK第三代氣動隔膜泵的訂貨須知:
一、請?zhí)峁┮韵略敿?xì)數據：①QBK第三代氣動隔膜泵的產品名稱與型號②QBK第三代氣動隔膜泵的口徑③QBK第三代氣動隔膜泵的揚程④QBK第三代氣動隔膜泵的流量⑤QBK第三代氣動隔膜泵的電機功率（KW）⑥QBK第三代氣動隔膜泵的轉速（r/min）⑦QBK第三代氣動隔膜泵的電壓〔V〕⑧QBK第三代氣動隔膜泵的吸程⑨QBK第三代氣動隔膜泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的QBK第三代氣動隔膜泵的產品型號，請按QBK第三代氣動隔膜泵型號直接向上海萬精泵閥有限公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)f精泵閥的技術專家為您選型確認。
四、我公司服務電話：400-6064-114
