雙導軌雙泵排水平面
 |
單導軌單泵排水平面
注:YWQ、JPWQ自動攪勻排污泵選型時請注明泵的型號,安裝方式,池深,泵控制保護方式,以便提供更可靠的系統
JYWQ自動攪勻潛水排污泵俯視圖
雙導軌雙泵排水平面 |
單導軌單泵排水平面 |
||
注:YWQ、JPWQ自動攪勻排污泵選型時請注明泵的型號,安裝方式,池深,泵控制保護方式,以便提供更可靠的系統 |
|||

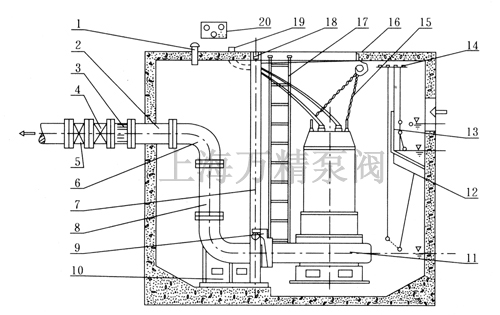

JYWQ自動攪勻排污泵安裝示意圖
|
1 |
通風節 |
|
2 |
預埋管 |
||
3 |
膨脹節 |
||
4 |
逆止閥 |
||
5 |
閘閥 |
||
6 |
彎管 |
||
7 |
導軌 |
||
8 |
出水管 |
||
9 |
支架 |
||
10 |
耦合底座 |
||
1l |
目動攪勻排污泵 |
||
12 |
浮球開關(水位開關) |
||
13 |
隔板 |
||
14 |
浮球固定架 |
||
15 |
小鏈 |
||
16 |
掛鉤 |
||
17 |
人梯 |
||
18 |
支撐架 |
||
19 |
電纜出線管 |
||
20 |
電機保護器 |
