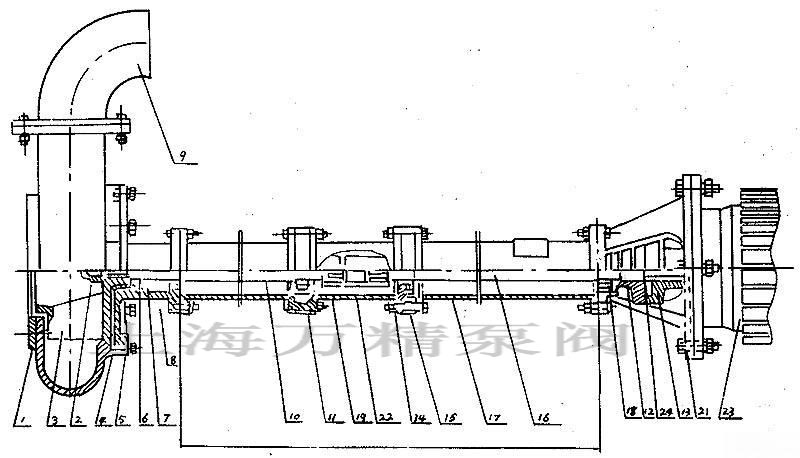

序號 |
型式/另件名稱 |
NL,NLF,NW |
||
編號 |
數量 |
備注 |
||
1 |
網罩 |
1 |
1 |
? |
2 |
葉輪螺母 |
2 |
1 |
? |
3 |
葉輪 |
3 |
1 |
? |
4 |
泵殼 |
4 |
1 |
? |
5 |
泵座 |
5 |
1 |
? |
6 |
0型圈 |
6 |
1 |
改進型用機械密封 |
7 |
油封 |
7 |
4 |
改進型用機械密封 |
8 |
軸套 |
8 |
1 |
改進型用機械密封 |
9 |
出水彎頭 |
9 |
1 |
? |
10 |
泵軸 |
10 |
1 |
? |
11 |
軸承 |
11 |
2 |
? |
12 |
從動聯軸器 |
12 |
1 |
? |
13 |
主動聯軸器 |
13 |
1 |
? |
14 |
聯接筒 |
14 |
1 |
? |
15 |
軸承座 |
15 |
2 |
? |
16 |
聯接軸 |
16 |
1 |
? |
17 |
支撐筒 |
17 |
2 |
? |
18 |
軸承蓋 |
18 |
1 |
? |
19 |
從動聯軸器 |
19 |
1 |
? |
20 |
電機座 |
20 |
1 |
? |
21 |
電機座C |
21 |
1 |
帶固定板用 |
22 |
主動聯軸器 |
22 |
1 |
? |
23 |
電動機 |
23 |
1 |
? |
24 |
彈性塊 |
24 |
1 |
? |
?
二、泵長度規格
型?號長?度 |
NL150-12 ?NL150A-12? NL150-16? NL150A-16 |
NL50-8? NL50A-8 NL50-12? NL50A-12 NL76-9 ?NL76A-9 |
NL65-16? NL165A-16? NL80-12? NL80A-12 |
NL100-16? NL100A-16 |
? ? 泵 長 度 L (毫米) ? ? |
650 |
470 |
710 |
710 |
1300 |
1120 |
1190 |
1190 |
|
? |
1620 |
1910 |
1940 |
|
/ |
2120 |
2410 |
2440 |
|
/ |
2620 |
3130 |
3190 |
|
/ |
3120 |
3630 |
3690 |
|
/ |
3620 |
4350 |
4440 |
|
/ |
4120 |
4850 |
4940 |
|
/ |
4620 |
5570 |
5690 |
|
/ |
5120 |
6070 |
6190 |
|
/ |
3620 |
/ |
/ |
