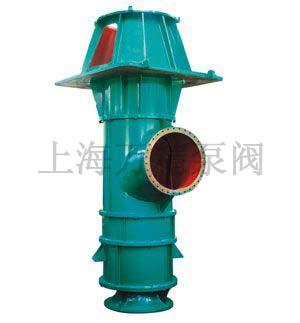

產品名稱:立式斜流泵 |
|
|
|
|
|
一、產品概述:
HLB型立式斜流泵,是我廠借鑒美國英格索爾—蘭德公司、日本荏原制作所和德國KSB公司等先進技術并結合我國實際,取長補短、研究開發的節能產品。供輸送溫度低于55℃的清水、雨水、海水及污水等。適合于電廠用作循環泵,也可作鋼鐵廠、船埠等工業用水、城市供水、排水工程和農田排灌等用。
二、結構特點:
1、安裝方式
單層基礎:電動機與泵直接安裝在一個基礎層上,泵吐出口可布置在基礎層之下,也可布置在基礎層之上。
雙層基礎:電動機與泵安裝在各自的基礎層之上,泵吐出口在兩基礎層之間。
2、立式斜流泵分為不可抽出式和轉子(包括導葉體)或泵整體可抽出式三種。
3、立式斜流泵葉輪分為整體葉輪或組合葉輪。
4、泵的軸向力由電機的止推軸承承受或泵的推力軸承承受(電機功率小于500kW)。
5、泵的軸承為橡膠(耐磨、耐蝕、耐海水橡膠)導軸承和賽龍軸承。泵軸通常設置護管,護管內充有潔凈的壓力水,用于導軸承的潤滑和沖洗,壓力、水量可由流量繼電器控制,以防缺水損壞軸承。當泵用于輸送污水或含有顆粒的水時,導葉體內的導軸承末端設有停車自動軸封裝置,以防停機后介質進入軸承內。
6、輸送海水的泵,除采用耐海水腐蝕的材料外,還采用犧牲陽極法和外部電源法陰極保護裝置,以防止泵零件的電化學腐蝕。
7、HLB型立式斜流泵通過剛性或彈性聯軸器由電機直接驅動。
8、HLB型立式斜流泵吸入口有通常的喇叭形或改進的橢圓導流墩兩種。
三、型號意義:
HLB型立式斜流泵
1600HLB(HLBK)-20
1600 —— 泵吐出口直徑為1600mm
HLB —— 不可抽立式斜流泵
HLBK —— 可抽立式斜流泵
20 —— 泵設計點揚程為20m
四、性能范圍:
HLB型立式斜流泵
流量:0.61~16.7m3/s
揚程:5.7~42m
|
|
|
|
|
|
|
