一、ISG型立式管道離心泵概述：
ISG型系列單級單吸管道離心泵，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫。該管道離心泵系列產品具有高效節能、噪音低、性能可靠等優點。符合新國家機械部JB/T53058-93的標準要求。產品按國際IS02858標準設計制造。93年通過國家機械工業部管道泵產品統檢合格。
二、ISG型立式管道離心泵特點：
1．管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2.葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
3.軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4.管道離心泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5.管道離心泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式.
6.可根據管路布置的要求采用泵的豎式和橫式安裝。
三、ISG型立式管道離心泵型號意義：
 |
四、ISG型立式管道離心泵產品用途：
1．ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環。浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃.
2．IRG（GRG）型立式熱水(高溫)循環泵廠泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG型使用溫度T<120℃，GRG型使用溫度T<240℃。
五、ISG型立式管道離心泵工作條件：
1．立式管道離心泵吸入壓力<1.0 M P a，或泵系統高工作壓力<1．6 MP a，即泵吸入口壓力+泵揚程圣l．6 MP a、泵靜壓試驗壓力為2.5 MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于l.6 MPa BU應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2.環境溫度<40 ℃，相對濕度<9 5％。
3．所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度>0.2 mm o
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀浫沾缯f明，以便廠家采用耐磨式機械密封。

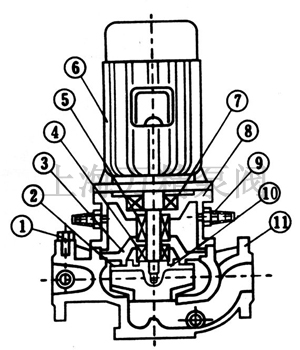

六、ISG立式管道離心泵結構說明
|
1 |
取壓塞 |
ISG型結構說明：
1.泵與電機同端蓋，軸向尺寸縮短，結構簡單。
2.泵體上設有取壓孔和放水孔。
3.泵體上設有排氣閥，工作前能拐車放泵內空氣。
4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。 |
2 |
排氣閥 |
3 |
葉輪 |
4 |
機械密封 |
5 |
擋水圈 |
6 |
電機 |
7 |
軸 |
8 |
聯體座 |
9 |
口十輪螺母 |
10 |
泵體 |
11 |
放水閥 |
|
1 |
取壓塞 |
IRG型結構說明：
1.泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T〈120度的場合。
2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。
3.可根據用戶要求隔熱蓋內安裝風冷裝置。
|
2 |
排氣閥 |
3 |
葉輪 |
4 |
機械密封 |
5 |
軸承 |
6 |
電機 |
7 |
聯體座 |
8 |
擋水圈 |
9 |
葉輪螺母 |
10 |
泵體 |
11 |
放水閥 |
|
|
1 |
排氣閥 |
GRG型結構說明：
1.泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。
2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。
3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封。
|
2 |
葉輪 |
3 |
泵蓋 |
4 |
機械密封 |
5 |
機械密封 |
6 |
電機 |
7 |
軸承 |
8 |
聯體座 |
9 |
冷卻水管 |
10 |
葉輪螺母 |
11 |
泵體 |
七、立式管道離心泵性能參數：
高轉速：
型號 |
流量
(m3/h) |
揚程
(m) |
電機功率
(kw) |
轉速
(r/min) |
效率
(%) |
汽蝕余量
(m) |
15-80 |
1.5 |
8 |
0.18 |
2900 |
34 |
2.3 |
20-110 |
2.5 |
15 |
0.37 |
2900 |
34 |
2.3 |
20-160 |
2.5 |
32 |
1.1 |
2900 |
25 |
2.3 |
25-110 |
4 |
15 |
0.55 |
2900 |
42 |
2.3 |
25-125 |
4 |
20 |
0.75 |
2900 |
36 |
2.3 |
25-125A |
3.6 |
16 |
0.55 |
2900 |
35 |
2.3 |
25-160 |
4 |
32 |
1.5 |
2900 |
32 |
2.3 |
25-160A |
3.7 |
28 |
1.1 |
2900 |
31 |
2.3 |
32-100 |
4.5 |
12.5 |
0.55 |
2900 |
56 |
2.3 |
32-100(I) |
6.3 |
12.5 |
1.1 |
2900 |
54 |
2.0 |
32-125 |
4.5 |
20 |
0.75 |
2900 |
45 |
2.3 |
32-125(I) |
6.3 |
20 |
1.1 |
2900 |
43 |
2.3 |
32-125A |
4.0 |
16 |
0.55 |
2900 |
43 |
2.3 |
32-160 |
4.5 |
32 |
1.1 |
2900 |
44 |
2.3 |
32-160A |
4.5 |
25 |
1.1 |
2900 |
42 |
2.3 |
32-160(I) |
6.3 |
32 |
2.2 |
2900 |
42 |
2.3 |
32-200 |
4.5 |
50 |
3 |
2900 |
45 |
2.3 |
32-200A |
4 |
40 |
2.2 |
2900 |
40 |
2.3 |
32-200(I) |
6.3 |
50 |
4 |
2900 |
33 |
2.0 |
40-100 |
6.3 |
12.5 |
0.55 |
2900 |
54 |
2.3 |
40-100A |
5.6 |
10 |
0.37 |
2900 |
52 |
2.3 |
40-125 |
6.3 |
20 |
1.1 |
2900 |
46 |
2.3 |
40-125A |
5.6 |
16 |
0.75 |
2900 |
45 |
2.3 |
40-160 |
6.3 |
32 |
2.2 |
2900 |
40 |
2.3 |
40-160A |
5.9 |
28 |
1.5 |
2900 |
39 |
2.3 |
40-160B |
5.2 |
24 |
1.1 |
2900 |
38 |
2.3 |
40-200 |
6.3 |
50 |
4 |
2900 |
33 |
2.3 |
40-200A |
5.9 |
44 |
3 |
2900 |
31 |
2.3 |
40-200B |
5.5 |
38 |
2.2 |
2900 |
29 |
2.3 |
40-250 |
6.3 |
80 |
7.5 |
2900 |
28 |
2.3 |
40-250A |
5.9 |
70 |
5.5 |
2900 |
28 |
2.3 |
40-250B |
5.5 |
60 |
4 |
2900 |
27 |
2.3 |
40-100(I) |
12.5 |
12.5 |
1.1 |
2900 |
62 |
2.3 |
40-125(I) |
12.5 |
20 |
1.5 |
2900 |
60 |
2.3 |
40-125(I)A |
11.2 |
17.2 |
1.1 |
2900 |
58 |
2.3 |
40-160(I) |
12.5 |
32 |
3 |
2900 |
52 |
2.3 |
40-160(I)A |
11.7 |
28 |
2.2 |
2900 |
51 |
2.3 |
40-160(I)B |
10.5 |
22.5 |
1.5 |
2900 |
50 |
2.3 |
40-200(I) |
12.5 |
50 |
5.5 |
2900 |
46 |
2.3 |
40-200(I)A |
11.7 |
40 |
4 |
2900 |
45 |
2.3 |
40-200(I)B |
10.5 |
35 |
3 |
2900 |
44 |
2.3 |
40-250(I) |
12.5 |
80 |
11 |
2900 |
38 |
2.3 |
40-250(I)A |
11.7 |
70 |
7.5 |
2900 |
38 |
2.3 |
40-250(I)B |
10.8 |
60 |
7.5 |
2900 |
37 |
2.3 |
50-100 |
12.5 |
12.5 |
1.1 |
2900 |
62 |
2.3 |
50-125 |
12.5 |
20 |
1.5 |
2900 |
58 |
2.3 |
50-125A |
11.2 |
17.2 |
1.1 |
2900 |
57 |
2.3 |
50-160 |
12.5 |
32 |
3 |
2900 |
52 |
2.3 |
50-160A |
11.7 |
28 |
2.2 |
2900 |
51 |
2.3 |
50-160B |
10.5 |
22.5 |
1.5 |
2900 |
50 |
2.3 |
50-200 |
12.5 |
50 |
5.5 |
2900 |
46 |
2.3 |
50-200A |
11.7 |
44.5 |
4 |
2900 |
45 |
2.3 |
50-200B |
10.5 |
35 |
3 |
2900 |
44 |
2.3 |
50-250 |
12.5 |
80 |
11 |
2900 |
38 |
2.3 |
50-250A |
11.7 |
70 |
7.5 |
2900 |
38 |
2.3 |
50-250B |
10.8 |
60 |
7.5 |
2900 |
37 |
2.3 |
50-100(I) |
25 |
12.5 |
1.5 |
2900 |
69 |
2.5 |
50-100(I)A |
22.4 |
10 |
1.1 |
2900 |
67 |
2.5 |
50-125(I) |
25 |
20 |
3 |
2900 |
68 |
2.5 |
50-125(I)A |
22.4 |
16 |
2.2 |
2900 |
66 |
2.5 |
50-160(I) |
25 |
32 |
4 |
2900 |
63 |
2.5 |
50-160(I)A |
23.4 |
28 |
4 |
2900 |
62 |
2.5 |
50-160(I)B |
21.6 |
24 |
3 |
2900 |
58 |
2.5 |
50-200(I) |
25 |
50 |
7.5 |
2900 |
58 |
2.5 |
50-200(I)A |
23.4 |
44 |
7.5 |
2900 |
57 |
2.5 |
50-200(I)B |
21.6 |
37 |
5.5 |
2900 |
55 |
2.5 |
50-250(I) |
25 |
80 |
15 |
2900 |
50 |
2.5 |
50-250(I)A |
23.4 |
70 |
11 |
2900 |
50 |
2.5 |
50-250(I)B |
21.6 |
60 |
11 |
2900 |
49 |
2.5 |
50-315(I) |
25 |
125 |
30 |
2900 |
40 |
2.5 |
50-315(I)A |
23.4 |
110 |
22 |
2900 |
40 |
2.5 |
50-315(I)B |
21.6 |
93 |
18.5 |
2900 |
39 |
2.5 |
65-100 |
25 |
12.5 |
1.5 |
2900 |
69 |
2.5 |
65-100A |
22.4 |
10 |
1.1 |
2900 |
67 |
2.5 |
65-125 |
25 |
20 |
3 |
2900 |
68 |
2.5 |
65-125A |
22.4 |
16 |
2.2 |
2900 |
66 |
2.5 |
65-160 |
25 |
32 |
4 |
2900 |
63 |
2.5 |
65-160A |
23.4 |
28 |
4 |
2900 |
62 |
2.5 |
65-160B |
21.6 |
24 |
3 |
2900 |
58 |
2.5 |
65-200 |
25 |
50 |
7.5 |
2900 |
58 |
2.5 |
65-200A |
23.4 |
44 |
7.5 |
2900 |
57 |
2.5 |
65-200B |
21.6 |
37 |
5.5 |
2900 |
55 |
2.5 |
65-250 |
25 |
80 |
15 |
2900 |
50 |
2.5 |
65-250A |
23.4 |
70 |
11 |
2900 |
50 |
2.5 |
65-250B |
21.6 |
60 |
11 |
2900 |
49 |
2.5 |
65-315 |
25 |
125 |
30 |
2900 |
40 |
2.5 |
65-315A |
23.4 |
110 |
22 |
2900 |
40 |
2.5 |
65-315B |
21.6 |
93 |
18.5 |
2900 |
39 |
2.5 |
65-100(I) |
50 |
12.5 |
3 |
2900 |
73 |
3.0 |
65-100(I)A |
44.8 |
10 |
2.2 |
2900 |
72 |
3.0 |
65-125(I) |
50 |
20 |
5.5 |
2900 |
72.5 |
3.0 |
65-125(I)A |
44.8 |
16 |
4 |
2900 |
71 |
3.0 |
65-160(I) |
50 |
32 |
7.5 |
2900 |
71 |
3.0 |
65-160(I)A |
46.8 |
28 |
7.5 |
2900 |
70 |
3.0 |
65-160(I)B |
43.2 |
24 |
5.5 |
2900 |
69 |
3.0 |
65-200(I) |
50 |
50 |
15 |
2900 |
67 |
3.0 |
65-200(I)A |
46.8 |
44 |
11 |
2900 |
66 |
3.0 |
65-200(I)B |
43 |
37 |
7.5 |
2900 |
65 |
3.0 |
65-250(I) |
50 |
80 |
22 |
2900 |
59 |
3.0 |
65-250(I)A |
46.8 |
70 |
18.5 |
2900 |
59 |
3.0 |
65-250(I)B |
43 |
60 |
15 |
2900 |
58 |
3.0 |
65-315(I) |
50 |
125 |
37 |
2900 |
54 |
3.0 |
65-315(I)A |
45.8 |
105 |
30 |
2900 |
54 |
3.0 |
65-315(I)B |
43 |
93 |
30 |
2900 |
53 |
3.0 |
80-100 |
50 |
12.5 |
3 |
2900 |
73 |
3.0 |
80-100A |
44.8 |
10 |
2.2 |
2900 |
72 |
3.0 |
80-125 |
50 |
20 |
5.5 |
2900 |
72.5 |
3.0 |
80-125A |
44.8 |
16 |
4 |
2900 |
71 |
3.0 |
80-160 |
50 |
32 |
7.5 |
2900 |
71 |
3.0 |
80-160A |
46.8 |
28 |
7.5 |
2900 |
70 |
3.0 |
80-160B |
43.2 |
24 |
5.5 |
2900 |
69 |
3.0 |
80-200 |
50 |
50 |
15 |
2900 |
67 |
3.0 |
80-200A |
46.8 |
44 |
11 |
2900 |
66 |
3.0 |
80-200B |
43 |
37 |
7.5 |
2900 |
65 |
3.0 |
80-250 |
50 |
80 |
22 |
2900 |
59 |
3.0 |
80-250A |
46.8 |
70 |
18.5 |
2900 |
59 |
3.0 |
80-250B |
43 |
60 |
15 |
2900 |
58 |
3.0 |
80-315 |
50 |
125 |
37 |
2900 |
54 |
3.0 |
80-315A |
45.8 |
105 |
30 |
2900 |
54 |
3.0 |
80-315B |
43 |
93 |
30 |
2900 |
53 |
3.0 |
80-315C |
41 |
85 |
22 |
2900 |
51 |
3.0 |
80-350 |
50 |
150 |
55 |
2900 |
66 |
3.0 |
80-350A |
44 |
142 |
45 |
2900 |
65 |
3.0 |
80-350B |
40 |
135 |
37 |
2900 |
63 |
3.0 |
80-100(I) |
100 |
12.5 |
5.5 |
2900 |
76 |
4.5 |
80-100(I)A |
89 |
10 |
4 |
2900 |
74 |
4.5 |
80-125(I) |
100 |
20 |
11 |
2900 |
76 |
4.5 |
80-125(I)A |
89 |
16 |
7.5 |
2900 |
74 |
4.5 |
80-160(I) |
100 |
32 |
15 |
2900 |
76 |
4.5 |
80-160(I)A |
93.5 |
28 |
11 |
2900 |
74 |
4.5 |
80-160(I)B |
86.4 |
24 |
11 |
2900 |
72 |
4.5 |
80-200(I) |
100 |
50 |
22 |
2900 |
74 |
4.0 |
80-200(I)A |
93.5 |
44 |
18.5 |
2900 |
73 |
4.0 |
80-200(I)B |
86.4 |
37 |
15 |
2900 |
71 |
4.0 |
80-250(I) |
100 |
80 |
37 |
2900 |
69 |
4.0 |
80-250(I)A |
93.5 |
70 |
30 |
2900 |
68 |
4.0 |
80-250(I)B |
86.4 |
60 |
30 |
2900 |
66 |
4.0 |
80-315(I) |
100 |
125 |
75 |
2900 |
66 |
4.0 |
80-315(I)A |
93.5 |
110 |
55 |
2900 |
66 |
4.0 |
80-315(I)B |
86.4 |
93 |
45 |
2900 |
65 |
4.0 |
80-315(I)C |
82 |
85 |
37 |
2900 |
63 |
4.0 |
100-100 |
100 |
12.5 |
5.5 |
2900 |
76 |
4.5 |
100-100A |
89 |
10 |
4 |
2900 |
74 |
4.5 |
100-125 |
100 |
20 |
11 |
2900 |
76 |
4.5 |
100-125A |
89 |
16 |
7.5 |
2900 |
74 |
4.5 |
100-160 |
100 |
32 |
15 |
2900 |
76 |
4.5 |
100-160A |
93.5 |
28 |
11 |
2900 |
74 |
4.5 |
100-160B |
86.4 |
24 |
11 |
2900 |
72 |
4.5 |
100-200 |
100 |
50 |
22 |
2900 |
74 |
4.0 |
100-200A |
93.5 |
44 |
18.5 |
2900 |
73 |
4.0 |
100-200B |
86.4 |
37 |
15 |
2900 |
71 |
4.0 |
100-250 |
100 |
80 |
37 |
2900 |
69 |
4.0 |
100-250A |
93.5 |
70 |
30 |
2900 |
68 |
4.0 |
100-250B |
86.4 |
60 |
30 |
2900 |
66 |
4.0 |
100-315 |
100 |
125 |
75 |
2900 |
66 |
4.0 |
100-315A |
93.5 |
110 |
55 |
2900 |
66 |
4.0 |
100-315B |
86.4 |
93 |
45 |
2900 |
65 |
4.0 |
100-100(I) |
160 |
12.5 |
11 |
2900 |
73 |
4.5 |
100-125(I) |
160 |
20 |
15 |
2900 |
74 |
4.5 |
100-125(I)A |
143 |
16 |
11 |
2900 |
72 |
4.5 |
100-160(I) |
160 |
32 |
22 |
2900 |
79 |
5.6 |
100-160(I)A |
150 |
28 |
18.5 |
2900 |
76 |
5.0 |
100-200(I) |
160 |
50 |
37 |
2900 |
79 |
5.2 |
100-200(I)A |
150 |
45 |
30 |
2900 |
74 |
4.5 |
100-200(I)B |
138 |
40 |
22 |
2900 |
72 |
4.5 |
100-250(I) |
160 |
80 |
55 |
2900 |
77 |
4.8 |
100-250(I)A |
140 |
70 |
45 |
2900 |
72 |
4.5 |
100-250(I)B |
100 |
65 |
37 |
2900 |
70 |
4.5 |
100-350 |
100 |
150 |
90 |
2900 |
57 |
4.0 |
100-350A |
87 |
142 |
75 |
2900 |
75 |
4.0 |
100-350B |
82 |
135 |
55 |
2900 |
75 |
4.0 |
125-100 |
160 |
12.5 |
11 |
2900 |
82 |
4.0 |
125-100A |
143 |
10 |
7.5 |
2900 |
77 |
4.0 |
125-125 |
160 |
20 |
15 |
2900 |
80 |
4.0 |
125-125A |
143 |
16 |
11 |
2900 |
77 |
4.0 |
125-160 |
200 |
32 |
30 |
2900 |
78 |
4.0 |
125-160A |
187 |
28 |
22 |
2900 |
76 |
4.0 |
125-160B |
180 |
24.5 |
18.5 |
2900 |
73 |
4.0 |
125-200 |
200 |
50 |
45 |
2900 |
77 |
5.5 |
125-200A |
187 |
44 |
37 |
2900 |
76 |
5.5 |
125-200B |
172 |
37 |
30 |
2900 |
75 |
5.5 |
125-250 |
200 |
80 |
75 |
2900 |
75 |
5.0 |
125-250A |
187 |
70 |
55 |
2900 |
74 |
5.5 |
125-250B |
172 |
60 |
45 |
2900 |
73 |
5.5 |
125-315 |
200 |
125 |
110 |
2900 |
70 |
5.0 |
125-315A |
187 |
110 |
90 |
2900 |
70 |
5.0 |
125-315B |
172 |
93 |
75 |
2900 |
69 |
5.0 |
125-315C |
160 |
78 |
55 |
2900 |
67 |
5.0 |
150-125 |
160 |
20 |
11 |
2900 |
76 |
4.0 |
150-125A |
150 |
16 |
7.5 |
2900 |
77 |
4.0 |
150-160 |
160 |
32 |
22 |
2900 |
75 |
4.0 |
150-160A |
150 |
28 |
18.5 |
2900 |
76 |
4.0 |
150-160B |
140 |
24 |
15 |
2900 |
73 |
4.0 |
150-200 |
160 |
50 |
37 |
2900 |
77 |
5.5 |
150-200A |
150 |
44 |
30 |
2900 |
76 |
5.5 |
150-200B |
140 |
38 |
22 |
2900 |
75 |
5.5 |
150-250 |
200 |
80 |
75 |
2900 |
75 |
5.0 |
150-250A |
187 |
70 |
55 |
2900 |
74 |
5.5 |
150-250B |
172 |
60 |
45 |
2900 |
73 |
5.5 |
150-315 |
200 |
125 |
110 |
2900 |
70 |
5.0 |
150-315A |
187 |
110 |
90 |
2900 |
70 |
5.0 |
150-315B |
172 |
93 |
75 |
2900 |
69 |
5.0 |
低轉速：
型號 |
流量
(m3/h) |
揚程
(m) |
電機功率
(kw) |
轉速
(r/min) |
40-125(I) |
6.3 |
5 |
0.55 |
1450 |
40-160(I) |
6.3 |
8 |
0.55 |
1450 |
40-160(I)A |
5.5 |
6 |
0.55 |
1450 |
40-200(I) |
6.3 |
12.5 |
0.75 |
1450 |
40-200(I)A |
5.8 |
11 |
0.55 |
1450 |
40-250(I) |
6.3 |
20 |
1.5 |
1450 |
40-250(I)A |
5.8 |
17 |
1.1 |
1450 |
50-125 |
6.3 |
5 |
0.55 |
1450 |
50-160 |
6.3 |
8 |
0.55 |
1450 |
50-160A |
5.5 |
6 |
0.55 |
1450 |
50-200 |
6.3 |
12.5 |
0.75 |
1450 |
50-200A |
5.8 |
11 |
0.55 |
1450 |
50-250 |
6.3 |
20 |
1.5 |
1450 |
50-250A |
5.8 |
17 |
1.1 |
1450 |
50-125(I) |
12.5 |
5 |
0.55 |
1450 |
50-160(I) |
12.5 |
8 |
0.75 |
1450 |
50-160(I)A |
11 |
6 |
0.55 |
1450 |
50-200(I) |
12.5 |
12.5 |
1.1 |
1450 |
50-200(I)A |
11.2 |
10 |
0.75 |
1450 |
50-250(I) |
12.5 |
20 |
2.2 |
1450 |
50-250(I)A |
11.7 |
17.5 |
1.5 |
1450 |
50-250(I)B |
10 |
13 |
1.1 |
1450 |
50-315(I) |
12.5 |
32 |
4 |
1450 |
50-315(I)A |
11.7 |
28 |
3 |
1450 |
50-315(I)B |
10 |
21 |
3 |
1450 |
65-125 |
12.5 |
5 |
0.55 |
1450 |
65-160 |
12.5 |
8 |
0.75 |
1450 |
65-160A |
11 |
6 |
0.55 |
1450 |
65-200 |
12.5 |
12.5 |
1.1 |
1450 |
65-200A |
11.2 |
10 |
0.75 |
1450 |
65-250 |
12.5 |
20 |
2.2 |
1450 |
65-250A |
11.7 |
17.5 |
1.5 |
1450 |
65-250B |
10 |
13 |
1.1 |
1450 |
65-315 |
12.5 |
32 |
4 |
1450 |
65-315A |
11.7 |
28 |
3 |
1450 |
65-315B |
10 |
21 |
3 |
1450 |
65-125(I) |
25 |
5 |
0.75 |
1450 |
65-160(I) |
25 |
8 |
1.5 |
1450 |
65-160(I)A |
22 |
6 |
1.1 |
1450 |
65-200(I) |
25 |
12.5 |
2.2 |
1450 |
65-200(I)A |
23.3 |
11 |
1.5 |
1450 |
65-250(I) |
25 |
20 |
3 |
1450 |
65-250(I)A |
22.2 |
15.8 |
2.2 |
1450 |
65-250(I)B |
20 |
12.8 |
1.54 |
1450 |
65-315(I) |
25 |
32 |
5.5 |
1450 |
65-315(I)A |
22.5 |
26 |
4 |
1450 |
65-315(I)B |
20 |
21 |
3 |
1450 |
80-125 |
25 |
5 |
0.75 |
1450 |
80-160 |
25 |
8 |
1.5 |
1450 |
80-160A |
22 |
6 |
1.1 |
1450 |
80-200 |
25 |
12.5 |
2.2 |
1450 |
80-200A |
23.3 |
11 |
1.5 |
1450 |
80-250 |
25 |
20 |
3 |
1450 |
80-250A |
22.2 |
15.8 |
2.2 |
1450 |
80-250B |
20 |
12.8 |
1.5 |
1450 |
80-315 |
25 |
32 |
5.5 |
1450 |
80-315A |
22.5 |
26 |
4 |
1450 |
80-315B |
20 |
21 |
3 |
1450 |
80-125(I) |
50 |
5 |
1.5 |
1450 |
80-160(I) |
50 |
8 |
2.2 |
1450 |
80-160(I)A |
44.7 |
6 |
1.5 |
1450 |
80-160(I)B |
43.2 |
5.8 |
1.5 |
1450 |
80-200(I) |
50 |
12.5 |
4 |
1450 |
80-200(I)A |
44.7 |
10 |
3 |
1450 |
80-250(I) |
50 |
20 |
5.5 |
1450 |
80-250(I)A |
46 |
17 |
4 |
1450 |
80-250(I)B |
40.5 |
13 |
3 |
1450 |
80-315(I) |
50 |
32 |
11 |
1450 |
80-315(I)A |
46 |
27.9 |
7.5 |
1450 |
80-315(I)B |
40.5 |
21 |
5.5 |
1450 |
100-125 |
50 |
5 |
1.5 |
1450 |
100-160 |
50 |
8 |
2.2 |
1450 |
100-160A |
46 |
6 |
1.5 |
1450 |
100-200 |
50 |
12.5 |
4 |
1450 |
100-200A |
44.7 |
10 |
3 |
1450 |
100-250 |
50 |
20 |
5.5 |
1450 |
100-250A |
46 |
17 |
4 |
1450 |
100-250B |
40.5 |
13 |
3 |
1450 |
100-315 |
50 |
32 |
11 |
1450 |
100-315A |
46 |
27.9 |
7.5 |
1450 |
100-315B |
40.5 |
21 |
5.5 |
1450 |
100-125(I) |
80 |
5 |
2.2 |
1450 |
100-160(I) |
80 |
8 |
3 |
1450 |
100-160(I)A |
72 |
6.5 |
2.2 |
1450 |
100-200(I) |
80 |
12.5 |
5.5 |
1450 |
100-200(I)A |
72 |
10 |
4 |
1450 |
100-250(I) |
80 |
20 |
11 |
1450 |
100-250(I)A |
75 |
17.5 |
7.5 |
1450 |
100-250(I)B |
69 |
15 |
5.5 |
1450 |
100-315(I) |
80 |
32 |
15 |
1450 |
100-315(I)A |
75 |
27.5 |
11 |
1450 |
100-315(I)B |
70 |
24 |
11 |
1450 |
100-400(I) |
80 |
50 |
22 |
1450 |
100-400(I)A |
75 |
44 |
18.5 |
1450 |
100-400(I)B |
70 |
38 |
15 |
1450 |
125-125 |
100 |
5 |
2.2 |
1450 |
125-160 |
100 |
8 |
4 |
1450 |
125-160A |
87 |
6 |
4 |
1450 |
125-200 |
100 |
12.5 |
7.5 |
1450 |
125-200A |
89 |
10 |
5.5 |
1450 |
125-250 |
100 |
220 |
11 |
1450 |
125-250A |
93.5 |
17.5 |
7.5 |
1450 |
125-250B |
87 |
15 |
7.5 |
1450 |
125-315 |
100 |
32 |
15 |
1450 |
125-315A |
91 |
27 |
11 |
1450 |
125-315B |
87 |
24 |
11 |
1450 |
125-400 |
100 |
50 |
30 |
1450 |
125-400A |
94 |
44 |
22 |
1450 |
125-400B |
87 |
37.5 |
18.5 |
1450 |
125-200(I) |
160 |
12.5 |
11 |
1450 |
125-200(I)A |
143 |
10 |
7.5 |
1450 |
125-250(I) |
160 |
20 |
15 |
1450 |
125-250(I)A |
147 |
17 |
11 |
1450 |
125-250(I)B |
134 |
14 |
7.5 |
1450 |
125-315(I) |
160 |
32 |
22 |
1450 |
125-315(I)A |
150 |
28 |
18.5 |
1450 |
125-315(I)B |
138 |
24 |
15 |
1450 |
125-400(I) |
160 |
50 |
37 |
1450 |
125-400(I)A |
150 |
44 |
30 |
1450 |
125-400(I)B |
138 |
38 |
30 |
1450 |
150-200 |
160 |
12.5 |
11 |
1450 |
150-200A |
143 |
10 |
7.5 |
1450 |
150-250 |
160 |
20 |
15 |
1450 |
150-250A |
147 |
17 |
11 |
1450 |
150-250B |
134 |
14 |
7.5 |
1450 |
150-315 |
160 |
32 |
22 |
1450 |
150-315A |
150 |
28 |
18.5 |
1450 |
150-315B |
138 |
24 |
15 |
1450 |
150-400 |
160 |
50 |
37 |
1450 |
150-400A |
150 |
44 |
30 |
1450 |
150-400B |
138 |
38 |
30 |
1450 |
150-200(I) |
200 |
12.5 |
15 |
1450 |
150-200(I)A |
179 |
10 |
11 |
1450 |
150-250(I) |
200 |
20 |
18.5 |
1450 |
150-250(I)A |
187 |
17.5 |
15 |
1450 |
150-250(I)B |
173 |
14 |
11 |
1450 |
150-315(I) |
200 |
32 |
30 |
1450 |
150-315(I)A |
187 |
28 |
22 |
1450 |
150-315(I)B |
173 |
24 |
18.5 |
1450 |
150-400(I) |
200 |
50 |
45 |
1450 |
150-400(I)A |
187 |
44 |
37 |
1450 |
150-400(I)B |
173 |
37.5 |
30 |
1450 |
200-200 |
200 |
12.5 |
15 |
1450 |
200-200A |
179 |
10 |
11 |
1450 |
200-250 |
200 |
20 |
18.5 |
1450 |
200-250A |
187 |
17.5 |
15 |
1450 |
200-250B |
173 |
14 |
11 |
1450 |
200-315 |
200 |
32 |
30 |
1450 |
200-315A |
187 |
28 |
22 |
1450 |
200-315B |
173 |
24 |
18.5 |
1450 |
200-400 |
200 |
50 |
45 |
1450 |
200-400A |
187 |
44 |
37 |
1450 |
200-400B |
173 |
37.5 |
30 |
1450 |
200-200(I) |
400 |
12.5 |
22 |
1450 |
200-200(I)A |
358 |
10 |
18.5 |
1450 |
200-250(I) |
400 |
20 |
30 |
1450 |
200-250(I)A |
358 |
16 |
22 |
1450 |
200-250(I)B |
322 |
13 |
18.5 |
1450 |
200-315(I) |
400 |
32 |
55 |
1450 |
200-315(I)A |
374 |
28 |
45 |
1450 |
200-315(I)B |
346 |
24 |
37 |
1450 |
200-400(I) |
400 |
50 |
90 |
1450 |
200-400(I)A |
374 |
44 |
75 |
1450 |
200-400(I)B |
347 |
38 |
55 |
1450 |
200-400(I)C |
320 |
32 |
45 |
1450 |
250-250 |
550 |
20 |
45 |
1450 |
250-250A |
490 |
16 |
37 |
1450 |
250-315 |
550 |
32 |
75 |
1450 |
250-315A |
515 |
28 |
55 |
1450 |
250-315B |
476 |
24 |
45 |
1450 |
250-400 |
550 |
50 |
110 |
1450 |
250-400A |
515 |
44 |
90 |
1450 |
250-400B |
476 |
37.5 |
75 |
1450 |
300-400 |
720 |
50 |
132 |
1450 |
300-400A |
662 |
44 |
110 |
1450 |
300-400B |
609 |
38 |
90 |
1450 |
300-400C |
561 |
33 |
75 |
1450 |
300-460 |
720 |
65 |
200 |
1450 |
300-460A |
662 |
55 |
160 |
1450 |
300-460B |
609 |
45 |
110 |
1450 |
300-460C |
561 |
38 |
90 |
1450 |
300-510 |
720 |
80 |
250 |
1450 |
300-510A |
662 |
70.5 |
200 |
1450 |
300-510B |
609 |
62 |
160 |
1450 |
300-510C |
561 |
54.5 |
132 |
1450 |
300-235 |
720 |
18 |
55 |
970 |
300-235A |
657 |
15 |
45 |
970 |
300-300 |
720 |
28 |
75 |
970 |
300-300A |
666 |
24 |
75 |
970 |
300-300B |
623 |
21 |
55 |
970 |
300-380 |
720 |
44 |
132 |
970 |
300-380A |
666 |
38 |
110 |
970 |
300-380B |
623 |
33 |
90 |
970 |
350-250 |
800 |
20 |
75 |
970 |
350-250A |
715 |
16 |
55 |
970 |
350-315 |
800 |
32 |
90 |
970 |
350-315A |
748 |
28 |
75 |
970 |
350-315B |
692 |
24 |
75 |
970 |
350-400 |
800 |
50 |
160 |
970 |
350-400A |
750 |
44 |
132 |
970 |
350-400B |
697 |
38 |
110 |
970 |
400-400 |
1080 |
12.5 |
55 |
970 |
400-400A |
966 |
10 |
45 |
970 |
400-500 |
1080 |
20 |
90 |
970 |
400-500A |
966 |
17 |
75 |
970 |
400-500B |
935 |
15 |
55 |
970 |
400-625 |
1080 |
32 |
132 |
970 |
400-625A |
996 |
27 |
110 |
970 |
400-625B |
935 |
24 |
90 |
970 |
500-400 |
1200 |
12.5 |
75 |
970 |
500-400A |
1073 |
10 |
55 |
970 |
500-500 |
1200 |
20 |
110 |
970 |
500-500A |
1106 |
17 |
90 |
970 |
500-500B |
1040 |
15 |
75 |
970 |
500-625 |
1200 |
32 |
160 |
970 |
500-625A |
1106 |
27 |
132 |
970 |
500-625B |
1040 |
24 |
110 |
970 |
常見故障及排除方法
故障現象 |
故 障 原 因 |
排 除 方 法 |
|
a、進出口閥門未打開，進出管路堵塞，流道
葉輪堵塞。
b、電機運行方向不對，電機缺相轉速很慢。
C、吸入管漏氣。
d、泵沒灌滿液體，泵腔內有空氣。
e、進口供水不足，吸程過高，底閥漏水。
f、管路阻力過大，泵選型不當。 |
a、檢查，去除堵塞物。
b、調整電機方向，緊固電機接線。
C、擰緊各密封面，排除漏氣。
d、灌滿液體并打開排氣閥，排盡空氣。
e、停機，檢查、調整(并網自來水管或帶吸程使用易出現此現象)。
f、減少管路彎道，重新選泵。 |
|
a、先按1．原因檢查。
b、管道、泵流道葉輪部分堵塞，水垢陳積，
閥門開度不足。
C、電壓偏低。
d、葉輪磨損。 |
a、先按1．排除。
b、去除堵塞物，重新調整閥門開度。
C、穩壓。
d、更換葉輪。 |
3、功率過大
|
a、超過額定流量使用。
b、吸程過高。
C、泵軸承磨損。 |
a、調節流量，關小出口閥門。
b、降低。
C、更換軸承。 |
4、雜音振動
|
a、管路支撐不穩。
b、液體混有氣體。
C、產生汽蝕。
d、軸承損壞。
e、電機超載發熱運行。 |
a、穩固管路。
b、提高吸入壓力排氣。
C、降低真空度。
d、更換軸承。
e、調整按5。 |
|
a、流量過大，超載運行。
b、碰擦。
C、電機軸承損壞。
d、電壓不足。 |
a、關小出口閥。
b、檢查排除。
C、更換軸承。
d、穩壓。 |
6、水泵漏水
|
a、機械密封磨損。
b、泵體有砂孔或破裂。
C、密封面不平整。
d、安裝螺栓松懈。 |
a、更換。
b、焊補或更換。
C、修整。
d、緊固。 |
八、ISG型立式管道離心泵的維護保養
(一)立式管道離心泵運行中的維護和保養：
1、進水管路必須高度密封。
2、禁止立式管道離心泵在汽蝕狀態下長期運行。．
3、禁止立式管道離心泵在大流量運行時，電機超電流長期運行。
4、定時檢查泵運行中電機電流值，盡量使泵能在標準下工作。
5、立式管道離心泵在運行過程中應有專人看管，以免發生意外。
6、立式管道離心泵每運行500小時應對軸承進行加油。電機功率大于11kW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良。
7、立式管道離心泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
(二)立式管道離心泵機械密封維護與保養：
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。
九、ISG型立式管道離心泵使用
(一)立式管道離心泵起動、運轉：
1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。
2、用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。
3、灌水排氣，打開進口閥，使液體充分進入泵腔內，直至整個管路充滿液體，并保證進口管路的密封性。
4、立式管道離心泵關閉出口閥，以減少起動電流。．
5、接通電源，點起動確定正確運行方向，從電機風葉端看為順時針旋轉。
6、逐步調節出口閥的開度，盡量使泵在額定狀態下工作。
7、立式管道離心泵在運轉過程中，如發現噪音或不尋常的聲音時，應立即停車檢查。
8、正常機械密封泄漏應小于3滴／分，檢查電機，軸承處溫升<70℃，超過此值應檢查原因。
(二)立式管道離心泵停車：
1、關閉吐出管路閥門。
2、切斷電源，停止電機運行。
3、關閉進口閥。
4、立式管道離心泵長期停用，應放盡泵內液體。
十、ISG型立式管道離心泵安裝說明
1、立式管道離心泵安裝前應檢查水泵和電機有無損傷，立式管道離心泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免水泵運行時損壞葉輪和泵體。
2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。
3、立式管道離心泵與電機是整體結構，安裝時無需找正，十分方便。
4、當輸送熱水液體時，為了不使泵承受管路的熱變，泵座的底腳螺栓可以不固定，當管路系統在熱脹冷縮時，使泵能與管路一起移動。
5、立式管道離心泵體兩端法蘭規格均按1．6MPa標準確定，所以配備管路時應規格相同。
6、為了不使雜質進入立式管道離心泵內而堵塞流道影響性能，應在泵進口前面安裝比吸入管截面積大3-4倍的過濾器。
7、排出管路如裝逆止閥應裝在閘閥的外面。
8、立式管道離心泵用于有吸程場合，應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。
9、為了維修方便和使用安全，在泵的進、出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證立式管道離心泵在額定范圍內運行，確保泵的正常運行和使用壽命。
10、安裝完畢后立式管道離心泵盤動泵軸，葉輪應無摩擦和卡死現象。
離心泵類產品：ISG型立式管道離心泵，ISW型臥式管道離心泵，SG型管道離心泵，TSWA型臥式多級離心泵，ISGB型便拆立式管道離心泵，IH型單級單吸化工離心泵，DL(DLR)型立式多級離心泵，FS型玻璃鋼耐酸離心泵，ZX型臥式自吸離心泵，SPG型管道屏蔽泵，FUH系列工程塑料離心泵，FB、AFB型不銹鋼臥式離心泵，FSB型氟塑料合金離心泵，GC型臥式鍋爐給水離心泵，GDL型立式多級管道離心泵，IHF型氟塑料合金化工離心泵，GBL型立式濃硫酸離心泵，LG型高層建筑多級給水泵，S、SH型中開雙吸泵，CDLF型輕型不銹鋼立式多級離心泵，IS單級離心泵，IRG型立式單級熱水管道離心泵，D、DG型臥式鍋爐給水離心泵
泵大類產品： 離心泵，真空泵，隔膜泵，磁力泵，化工泵，自吸泵，螺桿泵，排污泵，潛水泵，深井泵，管道泵，計量泵，齒輪泵，輸油泵，油桶泵，柱塞泵，轉子泵，往復泵，消防泵，液下泵，漩渦泵，多級泵，試壓泵，紙漿泵，衛生泵，玻璃鋼泵，氟塑料泵，工程塑料泵，水泵控制柜，成套供水設備
ISG型立式管道離心泵的訂貨須知:
一、請?zhí)峁┮韵略敿?xì)數據：①立式管道離心泵的產品名稱與型號②立式管道離心泵的口徑③立式管道離心泵的揚程④立式管道離心泵的流量⑤立式管道離心泵的電機功率（KW）⑥立式管道離心泵的轉速（r/min）⑦立式管道離心泵的電壓〔V〕⑧立式管道離心泵的吸程⑨立式管道離心泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的立式管道離心泵的產品型號，請按立式管道離心泵型號直接向上海萬精泵閥有限公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)f精泵閥的技術專家為您選型確認。
四、我公司服務電話：400-6064-114
感謝您訪問上海萬精泵閥有限公司的網站【www.hbyxjgj.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
產品相關關鍵字：立式管道離心泵,管道離心泵,ISG型管道泵
|
