產品名稱:S、SH型中開雙吸泵

一、S、SH型中開雙吸泵產品概述：

　　S、SH型中開雙吸泵S型單級雙吸渦殼中開式離心泵，供抽送清水或物理化學，性質類似于水的其它液體之用。被輸送液體溫度不得高于8 0℃。適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。該類型泵是大流量工況的首選產品。

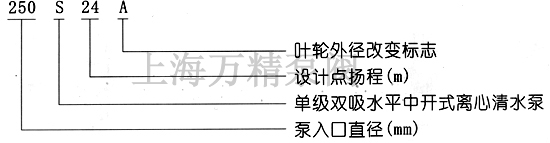

二、S、SH型中開雙吸泵型號意義：

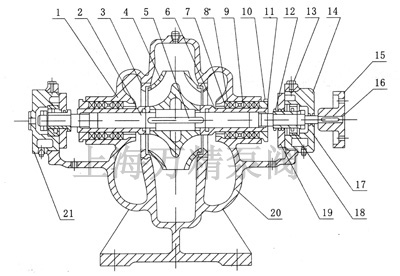

三、S型雙吸中開離心泵產品結構：

1	泵蓋		12	軸承擋套
2	軸		13	軸承體壓蓋
3	雙吸密封環		14	軸承體甲
4	葉輪		15	泵聯軸器
5	鍵		16	鍵
6	軸套		17	園螺母
7	填料套		18	單列向心球軸承
8	填料		19	軸承端蓋
9	填料環		20	泵體
10	填料壓蓋		21	軸承體乙
11	軸套螺母

四、S型雙吸中開離心泵結構說明：

　　本型泵的吸入口和葉出均在水泵的軸心線下方，與軸線垂直成水平方向。檢修時無需拆進出口水管及電動機。從傳動方向看去，水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旆轉)。泵的主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。除軸的格料為優質碳鋼外，其余主要零件為鑄鐵制成。
泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。進出口法蘭的下部，制有放水的管螺孔。經過靜平衡校驗的葉輪，用軸套和兩邊的軸螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。葉輪的軸向力利用葉片驪布置、兩面進水達到平衡。泵軸由兩個單列向必球軸承支承。軸承裝在軸承體內，安裝在泵體兩端鄉用黃油潤滑。雙吸密封環用以減少水泵壓水室的水漏回吸水室。泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。軸封為軟填料密封，也可根據用戶要求改裝成機械密封。為了防止空氣進入泵內和冷卻潤滑密封．腔，在填料之間裝有填料環，水泵工作時少量高壓水，通過泵蓋中開面上的梯形凹槽流入填料腔，起水封作用。

五、S、SH型中開雙吸泵型號參數：
